Zvučna izolacija u građevinarstvu – principi, materijali i primena
Zvučna izolacija predstavlja sposobnost građevinskih elemenata da smanje prenos zvuka između prostorija ili sa spoljne sredine. U savremenoj urbanizovanoj sredini, buka je prisutna svuda – od saobraćaja do zvuka koraka u susednim stanovima. Dobra akustična izolacija unapređuje životni i radni komfor, pozitivno utiče na zdravlje (smanjenje stresa i bolji san) i značajno povećava vrednost nekretnine.
Zvučna izolacija se najčešće deli na:
Izolacija vazdušnog zvuka – zvuk koji se širi kroz vazduh (glasovi, muzički tonovi, buka sa ulice)
Izolacija udarnog zvuka – zvuk koji potiče od vibracija u konstrukciji (hodanje, padanje predmeta)
Osnovni principi zvučne izolacije
1. Princip mase
Što je konstrukcija teža, to bolje blokira širenje zvuka. Masivni zidovi i slojevi sa većom površinskom gustoćom efikasnije smanjuju prenose zvučnih talasa. Povećanje mase zida, na primer kroz dodatne slojeve gips-kartona ili gustih materijala, može znatno podići nivo izolacije u decibelima (dB) – pri tome svaki dodatni sloj doprinosi boljoj barijeri protiv buke.
2. Razdvajanje i prigušivanje
Zvuk se najefikasnije suzbija kada se preseče njegov put prenosa. To se postiže:
stvaranjem vazdušnih slojeva između materijala
korišćenjem elastičnih međuslojeva koji prigušuju vibracije
izbegavanjem čvrstih kontakata između neposredno povezanih elemenata konstrukcije
Elastični materijali poput specijalnih traka, membrana ili nasutih izolacionih masa značajno smanjuju prenos udarnih i vibracionih talasa.
Kako se projektuje zvučna izolacija zidova i plafona
Za uspešnu izolaciju, građevinski stručnjaci koriste kombinaciju različitih tehnika i materijala:
1. Suvomontažni sistemi sa gumama i membranama
Moderne sisteme čine:
profili (metalni ili drveni)
elastične membranske trake
slojevi gips-kartona različitih debljina
mineralna vuna između profila
Ovakve kombinacije omogućavaju efektivno prekidanje vibracija i smanjenje pada zvuka prema susednoj prostoriji.
2. Popunjavanje unutrašnjosti konstrukcija izolacionim materijalima
Mineralna vuna (kamena ili staklena) i druge zapunjene mase se ugrađuju između slojeva zida ili plafona. One ne samo da poboljšavaju izolaciju u srednjem i visokom frekventnom opsegu, već doprinose i boljoj izolaciji niskih frekvencija.
3. Decoupling ili mehaničko razdvajanje slojeva
Ovo je proces u kojem se strukturalno razdvajaju elementi tako da zvuk teško prelazi sa jednog na drugi. Na primer, pregradni zid može biti “lebdeći” (nije direktno vezan za ostale konstrukcije), što smanjuje prenos vibracija.
Praktični primer: sistemi zvučne izolacije
U građevinskoj praksi često se koriste gotovi sistemi koji su projektovani i testirani prema standardima:
Standard M sistem – klasična izolacija pregradnih zidova sa Rw ~58 dB, pogodna za stanove i kancelarije.
Premium M1 sistem – robusniji sistem sa duplom potkonstrukcijom, Rw do ~66 dB, idealan za veće razlike u buci ili zahtevnije prostore.
(Ovi primeri su indikativni i služe samo za ilustraciju tipičnih rešenja na tržištu.)
Konstruktivna rešenja

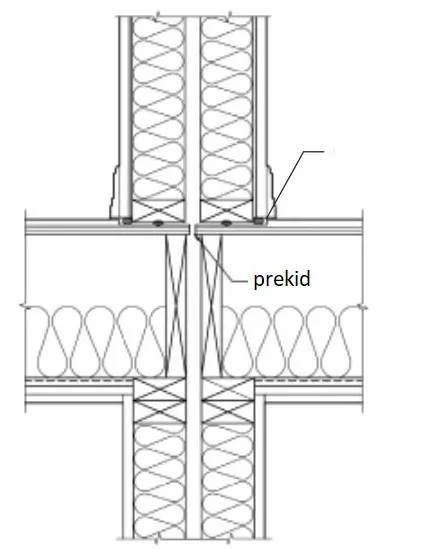

Razdvajanje elemenata konstrukcije
Osnovna definicija razdvajanja elemenata se satoji u eleminisanju dodira dva sloja konstrucije kako bi se "presekao" prenos vibracija nastalih zvučnim ili fizičkim udarom. Najbolji način odvajanja je stvaranje vazdušnog sloja između elemenata, popuna elastičnim izolacionim materijalima i izbegavanje krutih veza elemenata. Različiti načini razdvajanja zida ili plafona uključuju elastične elemente. Zvuk se prenosi putem vibracija, pa ako se dva materijala ne dodiruju ili imaju minimalan kontakt, tada će se prenos zvuka ozbiljno smanjiti. Razdvajanje će uvek biti dobar način za izolaciju od najnižih do najviših frekvencija kako u zidovima, tako i u plafonima.

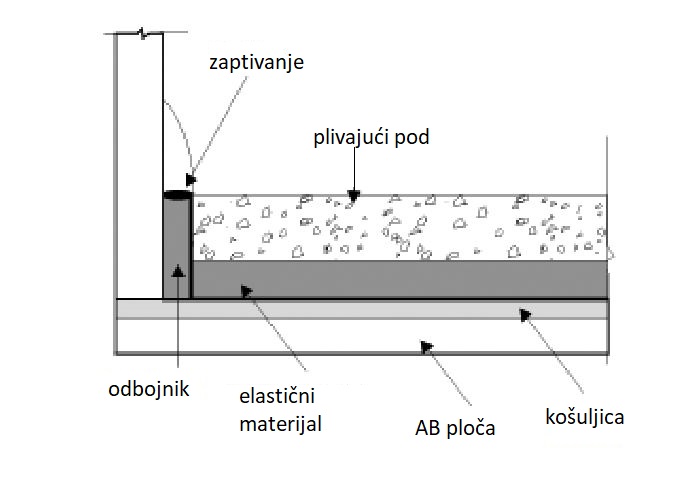

Prigušivanje (damping)
Mnogi elementi se mogu u određenoj meri prigušiti, uključujući zidove, plafone, podove, cevi, lim, vrata, izolacione kutije i uglavnom bilo koji drugi proizvod sa niskom masom koji će vibrirati od prenosa zvuka. Prigušivanje će poboljšati izolaciju svih frekvencija sa najznačajnijim dobitcima u srednjem i visokom frekvencijskom opsegu. Kada se primeni na podu ili plafonu, prigušivanje će takođe pomoći u izolaciji prenosa zvuka pri udaru pri hodanju, pod uslovom da je sklop elastičan.

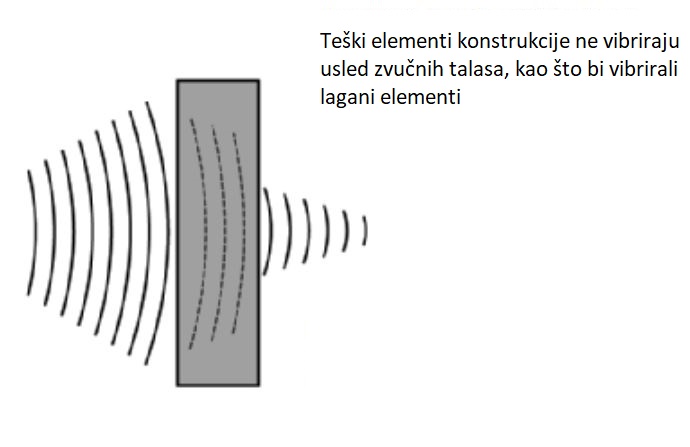

Princip Mase
Zvuk se prenosi putem vibracija. S tim u vezi, teža pregrada će teže vibrirati dok je lakša pregrada lakša za vibriranje. Minimalno povećanje mase neće dovesti do značajnih dobitaka u izolaciji. Ako vaš zid ima sloj gipsanih ploča sa svake strane, onda ćete morati dodati još dva sloja sa svake strane kako biste povećali izolaciju za 5 dB. Da biste povećali izolaciju od buke u istom zidu za dodatnih 5dB morate dodati još četiri sloja sa svake strane zida. U osnovi, dupliranje mase u sklopovima kako biste postigli značajne dobitke. Povećanje mase pomoći će sa prenosom zvuka niske, srednje i visoke frekvencije. Izolacija niskih frekvencija će najviše koristiti od dodavanja mase sklopovima sa vrlo malom masom.
Apsorpcija zvuka
Apsorpciona Izolacija je materijal za apsorpciju zvuka kod zida, plafona ili poda. Apsorpcija će pomoći povećanju izolacije u srednjem do visokom frekvencijskom opsegu, ali neće pomoći u izolaciji niskih frekvencija i zvuka udara pri hodanju. Vrednost apsorpcije se značajno povećava kada je sklop razdvojen.
Rezonanca
Problemi sa rezonancom se najčešće javljaju prilikom koriščenja istog tipa materijala u više slojeva. Takođe, izbegavajte stvaranje više od jednog vazdušnog sloja u bilo kojem sklopu i izolujte taj jedan vazdušni prostor sa odgovarajućom količinom izolacije.
Što se tiče korišćenja istog tipa materijala za zvučnu izolaciju u više slojeva, to se može izbeći korišćenjem različitih debljina slojeva u sklopu. Svaki građevinski materijal će imati specifičnu tačku rezonance. Ova tačka će varirati u zavisnosti od tipa proizvoda i mase tog proizvoda.
Tačka rezonance je najslabija frekvencijska tačka za taj materijal i apsorpcije vibracija u smislu gubitka prenosa zvuka. Dva materijala istog tipa u sklopu će pogoršati slabu performansu tog materijala u toj frekvencijskoj tački. Ukoliko se koriste isti materijali u slojevima (npr. gips-karton ploče), preporučljivo je koristiti različite debljine ploča.

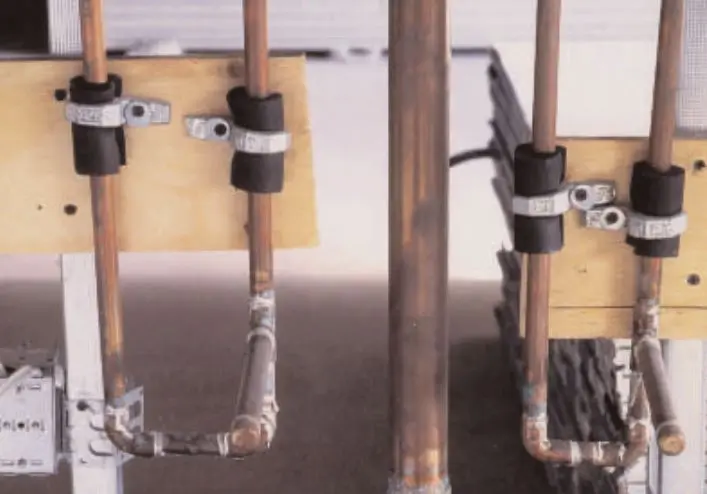

Provođenje zvuka
Ovaj princip prenosa zvuka se često naziva obilaženjem. U osnovi, vibracije zvuka se prenose kroz provodne materijale u druge provodne materijale, npr. drvene nosače, betonske elemente, vodovodne cevi i lim. Ovaj prenos zvuka je indirektan, pa je gubitak od prenosa teško predvideti, ali može biti značajan. Možete prekinuti prenos zvuka kroz provodne materijale ili razdvajanjem materijala ili prigušivanjem materijala.
Buka, definisana kao neželjeni zvuk, može imati štetne efekte na ljude i životnu sredinu. Kada je izloženost buci previsoka ili traje predugo, može dovesti do brojnih zdravstvenih problema. Ovi problemi mogu uključivati oštećenje sluha, povećan rizik od kardiovaskularnih bolesti, poremećaje sna, stres, anksioznost, depresiju i smanjenu produktivnost.
Nivo buke se meri u decibelima (dB), pri čemu su vrednosti iznad 85 dB štetne za slušanje duži vremenski period. Na primer, zvuk automobila u saobraćaju može dostići oko 85 dB, dok je zvuk trube na koncertu ili radu mašina mnogo jači i može dostići 120 dB ili više.
Dodatni saveti za poboljšanje zvučne izolacije:
Za povećanje efekata zvučne izolacije obično se podrazumeva povećanje debljine zida, gipsa i stakla. Kada se ne primenjuje zakon o masi, to je zbog činjenice da drugi faktori kao što su hermetičnost, krutost i dodatna izolacija imaju uticaj na eliminaciju buke.
Jednokrilna konstrukcija uključuje kompozitnu konstrukciju kao što je malterisana cigla, sve dok su slojevi međusobno povezani. Teorija predviđa povećanje izolacije od 5 dB za svako udvostručenje mase, međutim za praktične konstrukcije je poželjno izbeći:
Tipični vazdušni otvori, zazori između zidova i poda, praznine oko vrata, loše zaptivke prozora, nezaptiveni cevovodi, nezaptiveni kablovi, propustljivi blokovi…
Rešavanje gubitaka
Gubitak izolacije rezonancom nastaje ako zvučni talasi imaju potpuno istu frekvenciju kao prirodna frekvencija pregrade. Povećane vibracije koje se dešavaju u konstrukciji prenose se vazduhom pa je izolacija smanjena.
Rezonantne frekvencije su obično niske i verovatno izazivaju problem u vazdušnim područjima konstrukcije šupljine.
Nepropusnost. Ukupna zvučna izolacija konstrukcije je značajno smanjena lokacijama sa lošom izolacijom. Neizolovana vrata koja zauzimaju 25 odsto površine zida snižavaju prosečni Rw tog zida sa oko 45 dB na 23 dB. Na konačnu zvučnu izolaciju utiču relativne lokacije, ali je uvek veći uticaj lošijeg dela nego boljoj komponenti.
Efikasnost zvučne izolacije zavisi od frekvencije, a Zakon o masi takođe predviđa uticaj na frekvenciju.
Teške konstrukcije sa velikom masom prenose manje zvučne energije od lakih konstrukcija. Velika gustina teških materijala ograničava zvučne vibracije unutar materijala, tako da strana konstrukcije, kao što je unutrašnji zid prostorije, vibrira sa manje pokreta nego za laki materijal. Fleksibilni materijali, integrisani sa velikom masom, najbolji su za visoku zvučnu izolaciju. Fleksibilnost obično nije poželjno strukturalno svojstvo u zidu ili podu.
Šta se ne sme zanemariti
Porozni materijali predstavljaju slabu tačku, kada je otpornost na zvuk u pitanju. Iz tog razloga, cigle i blokovi moraju biti kvalitetno malterisani ili zaptiveni. Vrata i prozori koji se otvaraju treba da budu dobro dihtovani, a tip zaptivanja koji se koristi za povećanje toplotne izolacije je takođe pouzdan za zvučnu izolaciju.
– Zvučna izolacija se povećava za oko 5 dB kad god se frekvencija udvostruči. Kako se povećava izolacija u odnosu na zvuk, prisustvo praznina postaje značajnije. Na primer, ako zid od cigle sadrži rupu ili pukotinu čija veličina predstavlja samo 0,1 % ukupne površine zida, prosečni Rw tog zida se smanjuje sa 50 dB na 30 dB.
Zvučna izolacija se lako kvari snažnim bočnim prenosima preko čvrstih spojeva, čak i jednim ekserom. Konstrukcije šupljina moraju biti dovoljno široke da bi vazduh bio fleksibilan, u suprotnom efekti rezonancije mogu dovesti do minimiziranja izolacije na određenim frekvencijama.
Ujednačenost
Kako se zvuk pretvara u različite talasne pokrete na spoju različitih materijala, energija se gubi i dobija se korisna količina izolacije. Neke zgrade za emitovanje i koncerte postižu veoma visoku izolaciju korišćenjem potpuno diskontinuirane konstrukcije dvostruke strukture odvojene elastičnim montažama.
Krutost je fizičko svojstvo pregrade i zavisi od elemenata kao što su elastičnost materijala. Visoka krutost može izazvati gubitak izolacije na određenim frekvencijama gde postoje rezonancije i efekti slučajnosti.
| Materijal | Tip zaštite | Prosečna gustoća (kg/m³) | Efekat izolacije (tipično poboljšanje) | Gde se koristi | Specifične prednosti |
|---|---|---|---|---|---|
| Kamena vuna | Vazdušni i udarni zvuk | 40–90 | +8 do +15 dB u suvomontažnim zidovima | Pregradni zidovi, spušteni plafoni, ventilisane fasade | Odlična apsorpcija, stabilnost, negoriv materijal |
| Staklena vuna | Vazdušni zvuk | 10–40 | +6 do +12 dB u gips-karton sistemima | Zidovi, kosi krovovi, tehničke instalacije | Laka, fleksibilna, dobro popunjava šupljine |
| Gips-karton ploče (standardne) | Vazdušni zvuk | ~750 (površinska masa) | +3 do +6 dB po dodatom sloju | Pregradni zidovi, obloge zidova | Dobra masa, kompatibilnost sa sistemskim rešenjima |
| Gustine akustične gips-karton ploče | Vazdušni zvuk | ~1000 (površinska masa) | +6 do +10 dB u odnosu na standardnu ploču | Profesionalni akustični sistemi | Povećana masa i prigušenje vibracija |
| Zvučnoizolacione membrane (1,5–4 mm) | Vazdušni zvuk | 1600–2000 | +3 do +8 dB kada se kombinuju sa oblogama | Zidovi, plafoni, podovi | Izuzetno tanke ali teške, idealne za renoviranja |
| Gumene i poliuretanske podne podloge | Udarni zvuk | 500–900 | Smanjenje udarnog zvuka 18–28 dB | Plivajući podovi, etažna stanogradnja | Efikasno prekidaju strukturalne vibracije |
| OSB/šperploča (u sistemima podova) | Udarni zvuk + masa | 600–700 | +3 do +6 dB u kombinovanim sistemima | Suvi estrisi, podne obloge | Dodaje masu i stabilnost višeslojnim podovima |
| Akustične pene (PUR, melaminske) | Visoke i srednje frekvencije | 20–30 | Poboljšanje apsorpcije, ne klasične izolacije | Studija, kućni bioskop, mašinske prostorije | Apsorpcija jeke, poboljšanje akustike prostora |
| Ekspandirani i ekstrudirani polistiren (EPS, XPS) | Minimalna akustična zaštita | 20–40 | 0–2 dB (ne preporučuje se za izolaciju zvuka) | Termoizolacija zidova i podova | Nije akustični materijal — samo dopunska funkcija |
Dostupnost materijala
Na našem tržištu postoji veliki broj dostupnih materijala za zvučnu izolaciju ali kao što ste iz teksta mogli zaključiti, kjlučnu ulogu predstavlja konstrukcija. Prosta primena materijala neće značajno poboljšati zvučnu izolovanost Vašeg objekta.
Kako je problematika zvučne izolovanosti veoma kompleksna tema, bitno je povesti računa o svim navedenim propustima u izvođenju, eliminisati sve probleme i posavetovati se stručnim licem.
Takođe, saniranje objekta u smislu zvučne izolacije može podrazumevati značajne izdatke, stoga eksperimentisanje treba svesti na minimum.
