Zidanje giter blokovima
Zidanje giter blokom predstavlja jedan od najčešćih načina gradnje zidova u modernoj građevinskoj industriji. Ovi blokovi se koriste zbog svoje čvrstoće, izolacionih svojstava i lakše ugradnje, što ih čini ekonomičnim i efikasnim rešenjem za stambene i komercijalne objekte. Kvalitetan izbor i postavljanje giter bloka ključni su za dugotrajnost i stabilnost građevine.
Vrste Giter bloka
Zidanje giter blokovima podrazumeva sva pravila koja važe i za zidanje ciglom (NF). Proizvođači primenjuju jedinstvenu modularnu koordinaciju, gde je osnovni modul (M) 10cm što omogućava jednostavniju koordimaciju ili uklapanje elemenata. Po tom principu se vrši i projektovanje i izvođenje objekata.
Submodularna mera je manja od modula i iznosi 2,5 cm, 5cm, 7,5cm.
Blokovi se proizvode po modularnoj koordinaciji, gde je na slici prikazan jedan primer. Modul (M) iznosi 10 cm, tako da je 3M = 30cm. Dimenzija bloka se umanjuje za 1/2 debljine spojnice sa obe strane, koja iznosi 1 cm. Na taj način se dobija dimenzija bloka za proizvodnju, koja je standardizovana mera.
Slično tome, dobija se dimenzija visine bloka, gde se spratna visina određuje kao 27M (270cm), 28M (280 cm)…itd.

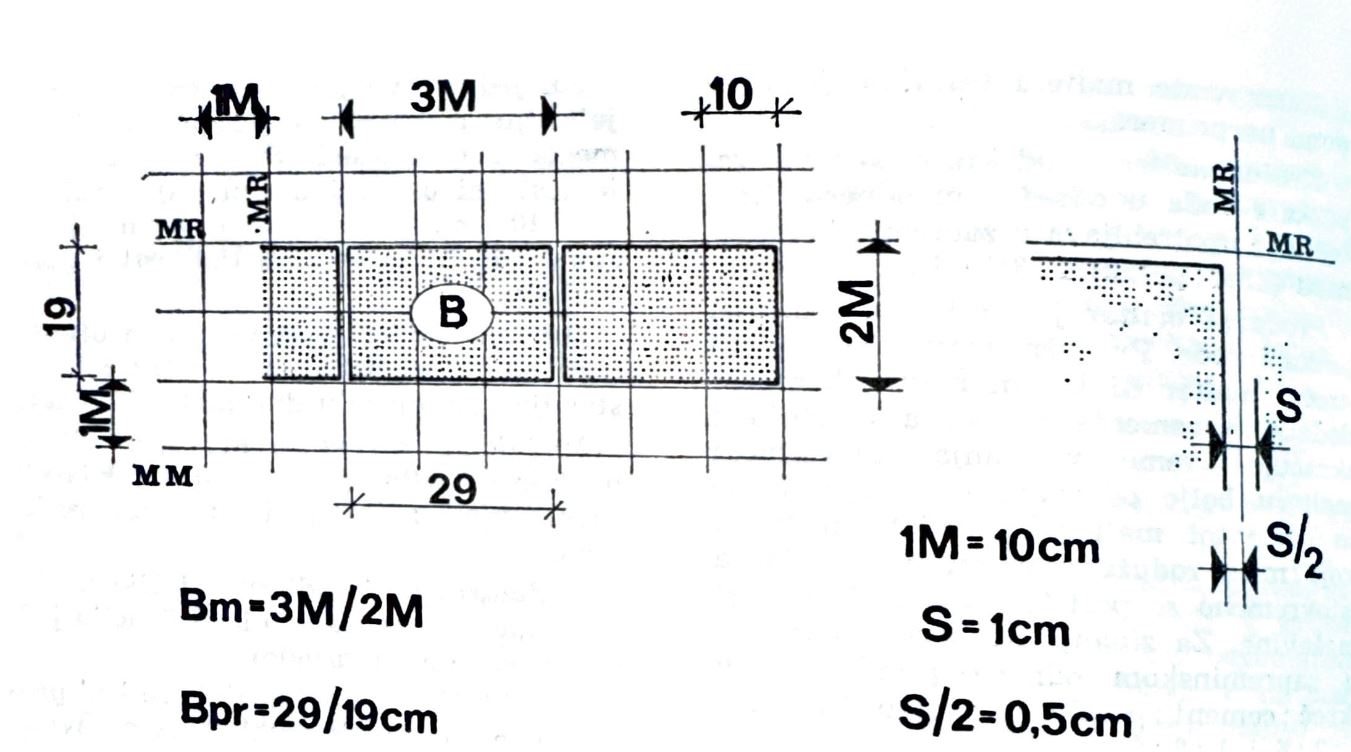

Elementi za zidanje po modularnoj koordinaciji
Bm-modularna mera bloka Bpr-proizvodna mera bloka S-spojnica MR-modularna ravan MM-modularna mreža

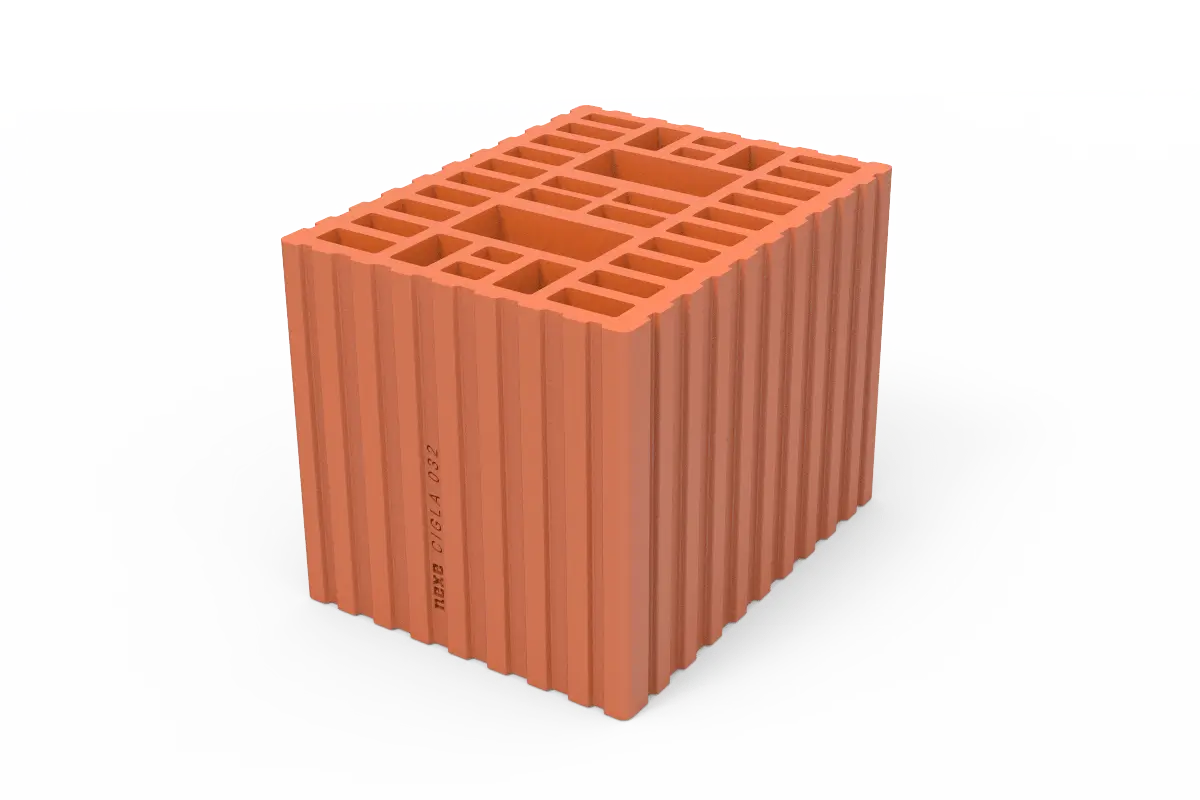

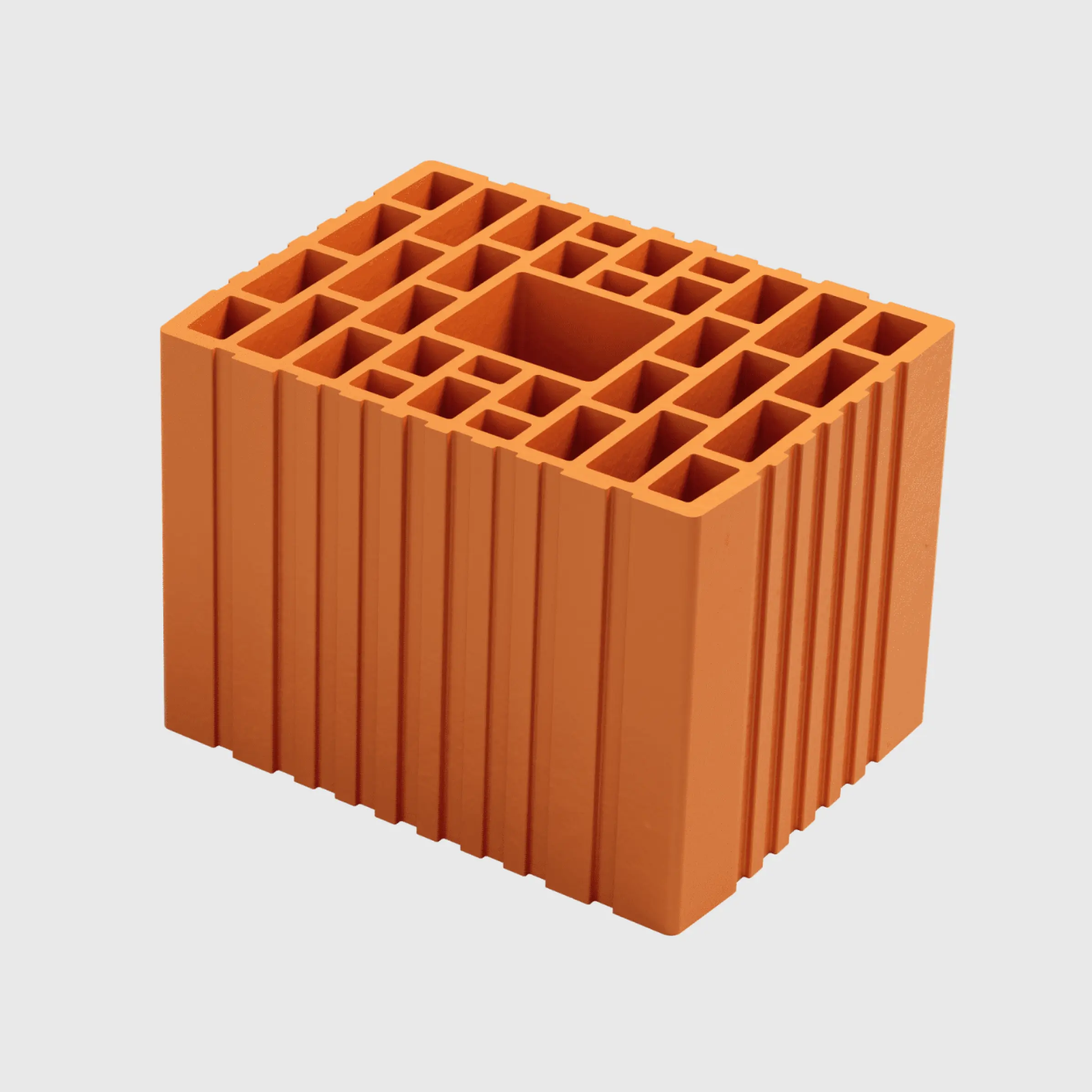

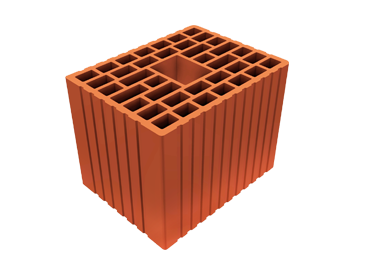

Dostupni proizvodi
Najčešća dimenzija Giter bloka je 25/19/19 cm , gde je 25 cm širina bloka a 19 cm su visina i dužina bloka.
Blokovi su šuplji radi olakšavanja, dok je raspored šupljina ponekada različit u zavisnosti od proizvođača. Za razliku od Giter bloka, gde su šupljine geometrijski ravnomernije raspoređene i zauzimaju oko 60% zapremine bloka, kod tzv. energetskih blokova, one igraju ključnu ulogu u povećanju termičkih karakteristika i mogu biti predmet zaštite autorskih prava.
Karakteristike koje Giter blok treba da zadovolji su propisane standardima i definisane su sa više parametara, od kojih su najbitniji: dimenzije i pritisna čvrstoća. Radi proračuna Elaborata o Energetskoj Efikasnosti, bitan podatak je lambda (λ) – koeficijent toplotne provodljivosti.
Težine blokova i pored istih dimenzija, mogu varirati. To je pre svega uslovljeno debljinom zidova blokova, rasporedom i brojem šupljina ali i karakteristikama gline.
Težine se kreču u rasponu od 6-7 kg/kom. Svi blokovi na našem tržištu zadovoljavaju minimalno propisanu pritisnu čvrstoću od 10 MPa.
Potrošnja prilikom zidanja, zavisi od debljine zida. Prilikom zidanja zida d=25 cm, potrošnja je 25 kom/m² dok je prilikom zidanja zida d=19 cm, potrošnja 19,2 kom (20 kom/m²)
Malter za zidanje
Zidanje giter blokovima se vrši malterom za zidanje, koji se može spravljati na licu mesta ili nabaviti gotov mater za zidanje.
Malteri koji se koriste su uglavnom produžni i cementni a nešto ređe krečni. Marke maltera su propisane standardima i potrebno je propisati marku maltera u fazi projektovanja, prema zahtevanoj čvrstoći zida prema statičkom proračunu.
Krečni malter je mešavina kreča (vezivo) i peska i nema visoku vezivnu sposobnost. Produžni malter je krečni sa dodatkom cementa. Ovakva mešavina ima veću vezivnu moć (cement) i elastičnost (kreč) i dobru brzinu vezivanja. Cementni malter je najbrži (cement i pesak) ali mu nedostaje elastičnosti.
VRSTA MALTERA |
SASTAV |
ODNOS |
|---|---|---|
Gotovi malteri za zidanje se uglavnom proizvode u klasi M5 ili višoj. Spravljeni su u fabričkim uslovima i uglavnom sadrže veziva i određene aditive koji pospešuju karakteristike.
Ovakve smese je potrebno pomešati sa peskom i vodom u mešalici na gradilištu, prema uputstvu proizvođača.
Gotovi malteri za zidanje pružaju veću sigurnost u konačni rezultat i određeni komfor prilikom radova. Izdašnost ovih maltera je oko 15L gotove smese maltera na 25kg sirovine.
Zidanje giter blokovima - Normativi za zidanje zidova
Za sve vrste radova, neophodno je proračunati ukupnu cenu troškova. Radi olakšanog računanja, u građevinarstvu se barata građevinskim normama, koje su prilagođene realnim potrošnjama materijala, učinkom radne snage i vremenom potrebnim za određene operacije.
U praksi, teško je primeniti sve normative, jer se uslovi često razlikuju od slučaja do slučaja, tako da se pojedini proračuni vrše sa određenim uvećanjima. Ipak, radi procene troškova, koriste se standardizovane norme. Ovde se nećemo baviti detaljnom analizom cena ali pokazaćemo i objasniti osnovne principe.
Navodimo primer analize cene za Giter blok 29/19/19 cm. Prilikom analize ze zidarske radove, koriste se sledeći parametri, prema GN 301-206:1214XX:
Zidanje giter blokovima – Ukupna cena
Drugi deo tabele, uglavnom koriste izvođači i građevinske firme radi proračuna troškova. Na dobijenu sumu, oni tada zaračunavaju faktor zarade firme koji treba da pokrije sve dodatne troškove i ukalkulisanu zaradu.
U praksi, prilikom dogovaranja posla sa izvođačem, investitor dobija cenu radova kroz ponudu, tako da, ukoliko ste investitor, koristan Vam je gornji deo tabele.
Primetićete da je broj blokova u 1m3 u ovom slučaju 82 kom, iako bi matematički, za blok 29/19/19 taj brj trebalo da bude 95,5. Razlika se javlja zbog uračunatog prostora koji zauzima malter sa spojnicama (oko 1,1 cm).
Sa druge strane, prilikom nabavke materijala (stvarne količine), proračun norma časa zidanja ne treba uzimati kao relevantan jer se prilikom radova u obzir mora uzeti rastur materijala, gde spadaju polomljeni blokovi, sečeni blokovi i svakako, veći utrošak.
Stoga, istina je negde između deklarisanog broja komada od strane proizvođača i norme koja je propisana.
Postupak zidanja
Prilikom zidanja, mora se voditi računa o ravnosti zida u vertikalnom i horizontalnom pravcu. Naročito je bitno da se vertikala strogo drži u liniji zbog uticaja na stabilnost konstrukcije.
Alat: Fangla, mistrija, gumeni čekić, lenjir, visak, građevinski konac, testera, rukavice, šlem
Prvi red, se postavlja na pripremljenu podlogu, prethodno obeleženu. Pripremljeni malter se nanosi izdašno, kako bi se prvi red doveo u potrebnu horizontalu. Voditi računa o ravnosti i horizontali prvog reda jer on određuje postavljanje sledećih redova.
Uvek započeti celim blokom u prvom redu i isto tako završiti red. Polutke postaviti unutar reda.
Drugi red započeti polutkom i dalje nastaviti celim blokom.
Spojnice (horizontalne i vertikalne) ne treba da prelaze 1-1,2 cm
Ostali radovi prilikom zidanja
Izrada serklaža
prilikom zidanja je ključna za stabilnost i otpornost građevine. Serklaži su armirano-betonski pojasevi koji se postavljaju na kritičnim mestima zidova, poput krajeva zidova i iznad otvora, kako bi ravnomerno rasporedili opterećenje i sprečili pojavu pukotina. Njihova pravilna izrada osigurava čvrstoću konstrukcije, posebno u seizmički aktivnim područjima.
Izvođenje serklaža zahteva preciznu pripremu i izvođenje sledećih koraka:
Postavljanje oplata
Drvene ili metalne oplate postavljaju se na mestima gde je predviđen serklaž, obično na krajevima zidova ili iznad otvora kao što su prozori i vrata.
Postavljanje armature
Unutar oplate postavlja se armatura (čelične šipke), koja je najčešće vezana u obliku rešetke, kako bi se obezbedila dodatna čvrstoća i otpornost na naprezanja.
Betoniranje
Nakon postavljanja armature, oplata se ispunjava betonom odgovarajuće klase. Beton se pažljivo izliva i sabija kako bi se izbegle praznine i osigurala homogena struktura.
Sušenje i skidanje oplate
Beton se ostavlja da se suši i dobije punu čvrstoću. Nakon potrebnog vremena (najčešće 7-14 dana), oplate se pažljivo uklanjaju.
Pravilno izvedeni serklaži garantuju stabilnost zidova i zgrade, posebno u slučaju seizmičkih opterećenja ili težih konstrukcija.
Izrada parapeta
u zidu zahteva preciznu obradu, jer parapeti predstavljaju niske zidove ispod prozora ili na ivicama terasa i balkona. Evo osnovnih koraka:
Zidanje parapeta – Parapeti se grade od istog materijala kao i zidovi (najčešće cigle ili blokova), ali su visinom ograničeni, obično do visine prozorskog okna ili do visine ograde.
Postavljanje serklaža ili nadprozornog pojasa – Iznad parapeta se obavezno postavlja serklaž ili nadprozorna greda, koja daje dodatnu čvrstoću i stabilnost celokupnom zidu.
Izolacija i završna obrada – Parapeti često dolaze u kontakt sa spoljnim uticajima, pa se izuzetno vodi računa o hidroizolaciji i završnoj obradi, kako bi se sprečilo prodiranje vlage i osigurala dugotrajnost.
Uloga parapeta je pre svega zaštitna – štiti prostor ispod prozora ili otvorene površine terase. Takođe, daje dodatnu estetsku vrednost fasadi i može imati izolacionu funkciju, smanjujući gubitak toplote kroz zidne površine.
Izrada otvora za vrata i prozore
prilikom zidanja giter blokom zahteva pažljivu pripremu i pridržavanje sledećih koraka:
Precizno obeležavanje – Pre zidanja, tačne dimenzije i položaj otvora za vrata i prozore moraju biti jasno obeleženi na zidu, kako bi se osigurala pravilna ugradnja stolarije kasnije.
Zidanje oko otvora – Blokovi se zidaju do predviđene visine otvora, pri čemu se vodi računa o pravilnom vezivanju blokova oko ivica otvora, kako bi se izbeglo pucanje ili slabljenje zida.
Postavljanje nadprozorne ili nadvratne grede
Iznad otvora se postavlja armirano-betonska greda (nadvratnik) ili serklaž koji ravnomerno raspoređuje opterećenje iznad otvora. Nadvratnik se oslanja na zid s obe strane otvora, pružajući stabilnost i sprečavajući spuštanje ili deformaciju zida.
Završna obrada – Nakon što se završi zidanje i betonira nadvojak, otvori se pripremaju za postavljanje prozora ili vrata. Moguće je dodatno ojačati ivice otvora i postaviti izolaciju kako bi se poboljšala energetska efikasnost.
Pravilno izvedeni otvori za prozore i vrata obezbeđuju stabilnost zidova i omogućavaju pravilnu montažu stolarije bez rizika od kasnijih deformacija ili oštećenja zida.
