Tajna rimskog betona | gradjevinski materijali

Tajna rimskog betona – materijal koji je nadživeo civilizacije

Kada se govori o građevinama koje su odolele hiljadama godina, neizbežno se pominju rimski akvadukti, kupole i lukovi koji i danas prkose vremenu. Koloseum, Panteon, akvadukt u Segoviji ili luka u Cezareji — svi oni stoje kao svedoci jednog građevinskog umeća koje je i savremenu nauku ostavljalo bez odgovora. Tajna njihove dugovečnosti krije se u materijalu koji je Rim uzdigao do statusa svetskog graditelja – rimski beton, poznat i kao opus caementicium.

Dok savremeni betoni počinju da pokazuju znake degradacije već posle nekoliko decenija, rimski beton ostaje stabilan i nakon dve hiljade godina. Kako je moguće da civilizacija bez čelika, aditiva i laboratorija stvori materijal koji savremeni inženjeri tek sada ponovo razumeju? Odgovor na to pitanje vodi nas duboko u hemiju vulkanskog pepela, morsku vodu i zaboravljenu umetnost antičkih građevinara.

Poreklo rimskog betona i uloga antičkih majstora

Prvi oblici betona javljaju se još u civilizacijama Mesopotamije i Egipta, gde su korišćene mešavine gline, kreča i peska. Međutim, Rimljani su prvi sistematski razvili beton kao glavni građevinski materijal. Tokom II veka pre nove ere, u okolini Napulja i na ostrvima u Tirenskom moru otkriven je materijal poznat kao pucolana – vulkanski pepeo koji u kontaktu s krečom i vodom stvara hemijsku reakciju sličnu današnjoj hidrataciji cementa.

Ova smeša je omogućila da se dobije materijal koji ne samo da se očvršćava na vazduhu, već i pod vodom. Time je Rim dobio prednost u izgradnji luka, akvadukata, temeljnih konstrukcija i zidova. Pucolanski cement bio je revolucija u arhitekturi — omogućio je gradnju velikih svodova, kupola i struktura bez upotrebe složenih kamenih blokova.

Hemijski sastav i proces očvršćavanja

Ključna komponenta rimskog betona bila je kombinacija gašenog kreča (kalcijum-hidroksida) i pucolanskog pepela. Reakcijom ovih sastojaka u prisustvu vode nastaje kalcijum-silikat-hidrat (C-S-H), spoj koji se formira i u modernom betonu. Međutim, razlika leži u mikrostrukturi i dodatnim mineralima koji su nastajali tokom vremena.

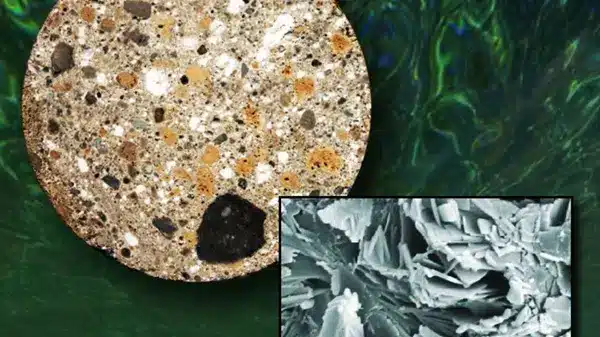

U modernom betonu, cement sadrži portlandske komponente koje brzo vezuju vodu, ali su osetljive na hemijske napade soli i sulfata. Rimski beton, s druge strane, prolazio je kroz sporu, evolutivnu reakciju u kojoj se hemijski procesi odvijaju decenijama, pa čak i vekovima. Time se u njegovoj strukturi formiraju novi minerali poput aluminijum-tobermorita (Al-tobermorite) i phillipsita, koji mu daju dodatnu otpornost i gustinu.

Zanimljivo je da su upravo te mineralne faze otkrivene mikroskopskom analizom uzoraka iz antičkih luka, poput onih u Pozzuoliju i Baiae, gde beton i dalje čvrsto drži konstrukcije u morskoj vodi starije od 2000 godina.

Morska voda kao katalizator trajnosti

Jedan od najvećih paradoksa rimskog betona jeste to što kontakt s morskom vodom nije uzrokovao degradaciju, već – suprotno – povećao čvrstoću materijala. Savremeni betoni u morskom okruženju trpe jonsku koroziju i gubitak vezivnog materijala, ali rimski beton reaguje drugačije.

Kada morska voda prodre u pore betona, ona pokreće sekundarnu kristalizaciju tobermorita, čime materijal postaje još kompaktniji. Taj proces naziva se autogeno zarastanje (self-healing) – pukotine koje se vremenom formiraju ne šire se, već se popunjavaju novonastalim kristalima. Ova samoregenerativna sposobnost čini rimski beton svojevrsnim „živim“ materijalom, koji s godinama postaje sve jači.

Danas se zna da je upravo interakcija između kalcijum-oksida, pucolanskog pepela i morskih jona bila ključ za postizanje dugotrajne hemijske stabilnosti. Moderna nauka pokušava da rekonstruiše taj proces kroz eksperimentalne laboratorijske uzorke, a rezultati pokazuju da su rimske mešavine bile izuzetno precizno optimizovane.

Struktura i tehnologija gradnje

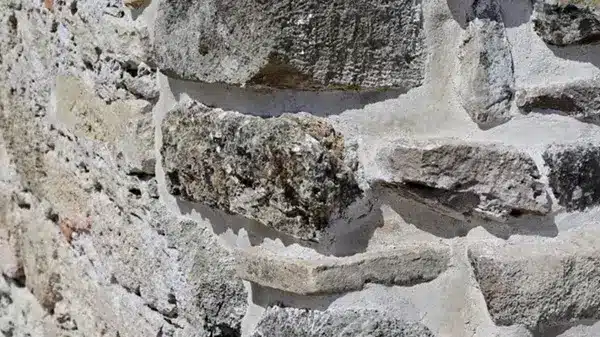

Rimski beton nije se koristio u formi nalik savremenim armirano-betonskim konstrukcijama. Zidovi i temelji građeni su tehnikom „opus caementicium“, gde se smeša sipala između oplata od kamena ili cigle. U jezgru konstrukcije ubacivani su komadi kamena, cigle i keramike, koji su služili kao agregat. Na taj način formiran je složen kompozit s izuzetno homogenom strukturom.

Posebno su značajne konstrukcije poput Kupole Panteona u Rimu, čiji prečnik od 43 metra i dalje predstavlja inženjersko čudo. Za izgradnju gornjih delova kupole korišćene su mešavine s lakšim agregatima poput vulkanskog tufa i pumice, čime je postignuto smanjenje težine i jednoliko naprezanje konstrukcije. Donji slojevi, izloženi većim pritiscima, izrađivani su od gušćih i čvršćih mešavina s većim sadržajem pucolane i kreča.

Takva vertikalna gradacija gustine omogućila je ne samo stabilnost, već i izuzetnu otpornost na seizmička i temperaturna naprezanja.

Zašto se receptura izgubila?

Padom Rimskog carstva, sistematsko znanje o pripremi i mešanju betona nestalo je zajedno s njegovim graditeljima. Srednji vek zadržao je upotrebu krečnih maltera, ali bez pucolanskog veziva. Tek s razvojem portland cementa u 19. veku, beton se ponovo vraća na gradilišta, ali sa potpuno drugačijom hemijskom osnovom.

Rimljani nisu zapisivali proporcije u modernom smislu. Graditelji su recepture prenosili usmeno, a izvori poput Vitruvijevog dela De Architectura nude samo opšte smernice o mešanju kreča i pepela. Tek u poslednjim decenijama, zahvaljujući mikroskopskoj i hemijskoj analizi antičkih uzoraka, počelo je ozbiljno razumevanje njihove tehnologije.

Savremena nauka ponovo otkriva antičku mudrost

Tokom poslednjih godina, laboratorije širom sveta – od MIT-a do Univerziteta u Rimu – intenzivno proučavaju uzorke rimskog betona. Istraživanja su pokazala da je ključni faktor u njegovoj dugovečnosti prisustvo neugašenog kreča (quicklime) u samoj mešavini.

Za razliku od modernih postupaka, gde se koristi potpuno ugašeni kreč, Rimljani su često ubacivali čestice neugašenog kreča direktno u beton. Kada bi došlo do pojave mikro-pukotine i ulaska vlage, te čestice bi reagovale s vodom, šireći se i popunjavajući praznine. Tako je nastajao autonomni mehanizam samozaceljivanja koji savremena tehnologija tek sada pokušava da replicira.

Ovo otkriće otvorilo je novo polje istraživanja poznato kao bioinspirisani ili samoregenerativni betoni, gde se slični procesi pokušavaju postići dodavanjem kapsula s hemijskim agensima ili mikroorganizmima koji stvaraju kalcijum karbonat.

Uporedna analiza: rimski i savremeni beton

Kada se posmatraju mehaničke karakteristike, rimski beton ima manju početnu čvrstoću na pritisak (10–20 MPa) u poređenju sa savremenim betonom (40–60 MPa). Međutim, njegova hemijska stabilnost i otpornost na pukotine daleko nadmašuju moderne materijale.

Savremeni beton je krut i osetljiv na mikropukotine koje vremenom dozvoljavaju prodor vlage i koroziju armature. Rimski beton, bez čelične armature, nije imao taj problem – njegova porozna mikrostruktura i reaktivni minerali omogućavali su difuziono stabilan sistem koji se sam regeneriše.

Zbog toga su rimske građevine opstale i u agresivnim morskim sredinama, dok današnji betoni zahtevaju česte popravke i zaštitne premaze.

Nasleđe i inspiracija za budućnost

Današnji inženjeri i istraživači sve više razmišljaju o povratku principima trajnosti, a ne brzine. Rimski beton pokazuje da sporije reakcije i prirodni materijali mogu rezultirati mnogo dužim vekom trajanja i manjim uticajem na životnu sredinu.

Proizvodnja portland cementa danas je odgovorna za oko 8% globalne emisije CO₂, dok su rimske mešavine koristile lokalne materijale, niže temperature pečenja i prirodnu karbonizaciju. U tom smislu, antički beton može biti temelj za razvoj održivih građevinskih tehnologija budućnosti.

ajna rimskog betona nije u magiji, već u dubokom razumevanju materijala i njihove međusobne hemije. Rimljani su intuitivno koristili ono što je priroda nudila – vulkanski pepeo, kreč i vodu – stvarajući kompozit koji se sam obnavlja i jača s vremenom.

Njihova graditeljska filozofija nije težila brzini, već trajnosti i skladnosti sa prirodom. Zato njihove građevine i danas stoje, ne kao ruševine, već kao pouka modernoj civilizaciji: beton ne mora biti materijal koji propada – može biti materijal koji živi.
