DIFUZIONO OTVORENI I ZATVORENI SISTEMI – ŠTA TO ZAPRAVO ZNAČI?
Paropropusnost u termoizolaciji objašnjena kroz primere iz prakse
U građevinarstvu se poslednjih godina često koristi izraz „difuziono otvoren sistem“, uz tvrdnju da „objekat mora da diše“. Međutim, ova formulacija je često pojednostavljena, pa i pogrešno shvaćena. Zid ne diše u klasičnom smislu, već omogućava difuziju vodene pare – proces u kome se para prirodno kreće kroz slojeve konstrukcije usled razlike u parcijalnim pritiscima. Suština razumevanja razlike između difuziono otvorenih i difuziono zatvorenih sistema leži upravo u načinu na koji ti slojevi reaguju na vlagu i omogućavaju njeno kretanje.
Da bismo razumeli praktične posledice pogrešnog izbora sistema, potrebno je sagledati fizičke principe, karakteristike materijala i tipične greške u projektovanju i izvođenju koje direktno utiču na dugotrajnost termoizolacionog sloja, energetsku efikasnost i zdravu mikroklimu objekta.
Šta je difuzija vodene pare i zašto je važna u građevinskim konstrukcijama
Vodena para se uvek kreće iz prostora višeg parcijalnog pritiska ka prostoru nižeg. U praksi to znači da para u zatvorenom, toplom prostoru zimi teži da pređe kroz zidove i plafon prema spolja, gde je temperatura niža. Ako konstrukcija nije pravilno složena, para može kondenzovati unutar slojeva, stvarajući vlagu, buđ, degradaciju materijala i gubitak termoizolacionih svojstava.
Svaki materijal ima svoju paropropusnost, izraženu kroz μ-koeficijent difuzionog otpora. Što je μ manji, materijal lakše propušta paru. Na primer, mineralna vuna ima μ ≈ 1–2, dok ekstrudirani polistiren (XPS) ima μ između 80 i 200. Značaj ove vrednosti postaje očigledan kada slojeve redosledno postavimo u konstrukciju – jer upravo od rasporeda tih slojeva zavisi da li će sistem biti difuziono otvoren ili zatvoren.
Difuziono otvoreni sistemi – konstrukcija koja “izdiše” vlagu
Difuziono otvoren sistem omogućava prolazak vodene pare iz unutrašnjosti objekta ka spolja bez stvaranja tačke kondenzacije unutar slojeva. Takvi sistemi se najčešće koriste u zidovima sa mineralnim izolacijama – kamenom ili staklenom vunom, kao i u ETICS fasadama sa paropropusnim malterima i završnim slojevima na bazi silikata ili silikona.
U pravilno projektovanom difuziono otvorenom sistemu, paropropusnost slojeva se postepeno povećava prema spolja. Drugim rečima, sloj koji je bliži spoljašnjoj strani ima manji difuzioni otpor. Time se omogućava da eventualna vodena para koja prodre kroz zid lako napusti konstrukciju.

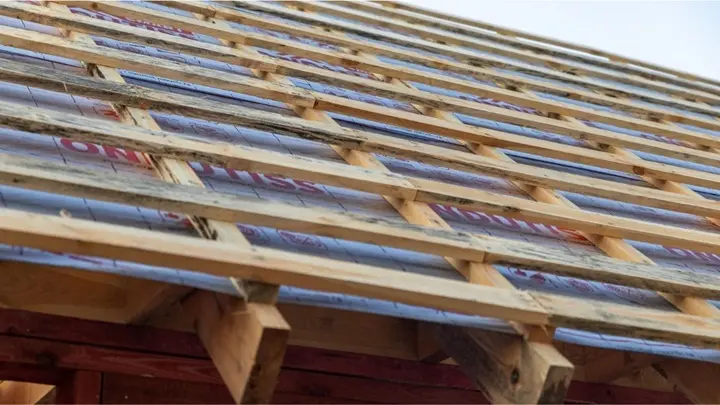

U praksi, ovakvi sistemi su naročito pogodni za objekte od poroznih materijala poput blokova od gline, porobetona ili drvene konstrukcije. Na primer, u drvenim montažnim kućama koristi se kombinacija OSB ploča, mineralne vune i fasadnih sistema sa visokom paropropusnošću, uz obaveznu kontrolisanu parnu branu sa unutrašnje strane koja sprečava prekomeran ulazak pare iz enterijera.
Ukoliko bi se sa spoljne strane postavio sloj sa visokim μ-koeficijentom, npr. XPS ili gust akrilni završni malter, para bi se zadržala u konstrukciji i izazvala kondenzaciju upravo u sloju vune – što je česta greška kod neiskusnih izvođača koji kombinuju materijale prema ceni, a ne prema difuzionom principu.
Difuziono zatvoreni sistemi – kada je cilj zadržati vlagu izvan konstrukcije
Za razliku od otvorenih, difuziono zatvoreni sistemi imaju slojeve koji ne dozvoljavaju prolazak vodene pare. Ovakav pristup je opravdan u slučajevima gde konstrukcija mora biti potpuno zaštićena od spoljne vlage, kao što su podrumi, ravni krovovi, hladne prostorije i objekti sa visokom unutrašnjom vlagom (bazeni, kuhinje, industrijski pogoni).
Kod zatvorenih sistema, logika slojeva je suprotna: spoljašnji slojevi imaju veći difuzioni otpor, čime se sprečava prodor vlage spolja, dok se sa unutrašnje strane postavlja parna brana ili parna brana sa regulacijom paropropusnosti (tzv. „smart membrane“).
Primera radi, kod ravnih krovova sa toplom izolacijom, tipičan raspored slojeva podrazumeva armiranobetonsku ploču, parnu branu, termoizolaciju od XPS-a i završni hidroizolacioni sloj (bitumenska ili PVC membrana). Ceo sistem je difuziono zatvoren jer je cilj sprečiti ulazak i akumulaciju pare, a ne njeno “disanje”.

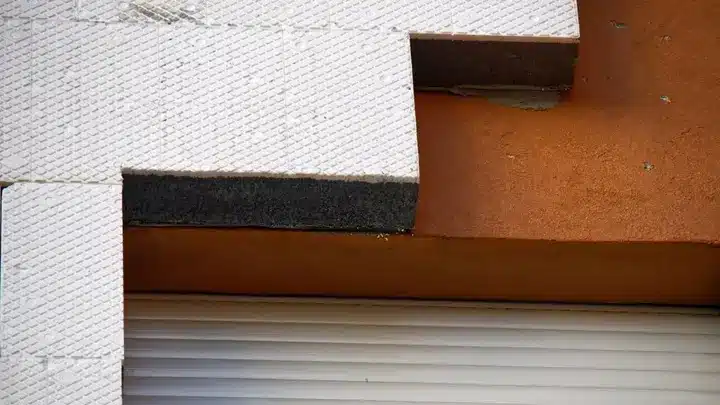

U fasadnim zidovima difuziono zatvoreni sistemi se često javljaju kod kontaktne fasade sa EPS izolacijom i akrilnim završnim slojem. EPS ima relativno visok μ-koeficijent, ali i dalje može dozvoliti ograničenu difuziju, pa je u granici između zatvorenog i poluotvorenog sistema.
Gde se greši: primeri iz prakse

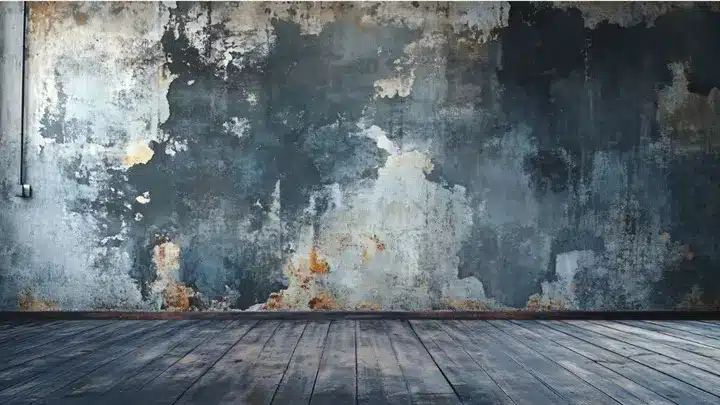

Najčešća greška kod termoizolacija jeste neusklađenost paropropusnosti slojeva. Na primer, ako se na zid od giter blokova (koji ima relativno nisku difuzioni otpor) postavi izolacija od XPS-a i akrilni završni sloj, para iz enterijera će difuzijom prolaziti do sloja XPS-a, ali neće moći dalje. Na mestu kontakta javiće se intersticijska kondenzacija, što vremenom dovodi do vlažnih mrlja, buđi i smanjenja toplotne efikasnosti.
Drugi čest slučaj je nepostojanje parne brane u montažnim konstrukcijama. Kada para slobodno prolazi kroz sloj vune i hladnu OSB ploču, može kondenzovati i izazvati bubrenje ploča, truljenje drvenih elemenata i gubitak mehaničke stabilnosti.
Sa druge strane, ponekad se parna brana nepotrebno postavlja u difuziono otvorenim sistemima, što rezultira zadržavanjem vlage u unutrašnjim slojevima i suprotnim efektom od željenog. Pravilo je jednostavno: u difuziono otvorenom sistemu para mora imati put ka spolja, u zatvorenom – mora biti zaustavljena pre nego što dospe do hladne zone.
Kako izračunati difuzioni tok i izbeći kondenzaciju
Projektanti i inženjeri koriste Glaserovu metodu kao standardni proračun za procenu difuzionog toka i tačke kondenzacije u konstrukciji. Na osnovu poznavanja debljina slojeva, μ-koeficijenata i temperaturnih razlika, moguće je grafički prikazati gde se u konstrukciji javlja kondenzacija i u kojoj količini.
Ako linija parcijalnog pritiska pare preseče liniju temperature zasićenja, kondenzacija će nastati na toj dubini. Cilj projektovanja je da se tačka kondenzacije ili uopšte ne pojavi ili da bude u sloju koji može bezbedno da upije i ispusti vlagu (npr. mineralna vuna). Kod difuziono otvorenih fasada, važno je i da se konstrukcija leti može osušiti, jer tokom toplijih meseci smer difuzije može biti obrnut.
Materijali i njihova uloga u difuziji
Paropropusnost nije samo pitanje izolacije, već i svih slojeva u sistemu.
Mineralna vuna (μ = 1–2) omogućava lako prolazak pare i predstavlja osnovu za otvorene sisteme.
EPS (μ = 20–60) dozvoljava ograničenu difuziju i spada u poluotvorene sisteme.

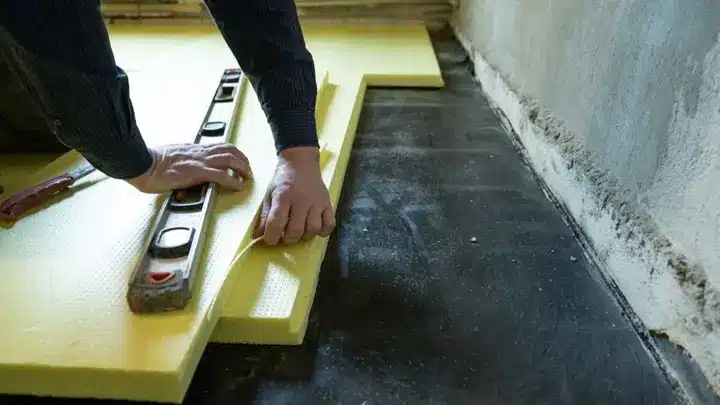

XPS (μ = 80–200) praktično ne propušta paru i koristi se isključivo u zatvorenim sistemima.
Parne brane i folije (μ > 1000) služe za potpuno zaustavljanje difuzije.
Silikatni i silikonski malteri imaju visoku paropropusnost, dok akrilni malteri imaju izražen difuzioni otpor.
Uloga projektanta je da razume ne samo izolaciona svojstva materijala, već i njihov difuzioni odnos. Često se greši u izboru završnog sloja, jer se zbog estetike bira malter zatvorene strukture koji poništava sve prednosti difuziono otvorene konstrukcije.
Zdrava mikroklima i energetska efikasnost kao krajnji rezultat
Difuziono otvoreni sistemi imaju dodatnu prednost u formiranju prijatne mikroklime u objektu. Zid koji može regulisati vlagu delimično doprinosi pasivnom održavanju ravnoteže između unutrašnje i spoljne vlažnosti. Zbog toga se u savremenim niskoenergetskim i pasivnim kućama, kao i u objektima od prirodnih materijala (drvo, ilovača, vapno), gotovo uvek koriste otvoreni sistemi.
Difuziono zatvoreni sistemi, iako ne „dišu“, imaju ključnu ulogu u kontrolisanim uslovima, gde je cilj potpuna barijera protiv vlage. Na primer, u industrijskim objektima ili krovnim konstrukcijama, kontrola parne difuzije znači dugotrajan sistem bez kondenzacije i pouzdanost izolacije.
Dakle, izbor između otvorenog i zatvorenog sistema nije pitanje filozofije, već fizike zgrade – konkretnih uslova temperature, vlažnosti i funkcije objekta.
Difuzija kao temelj pravilnog projektovanja
Upravljanje difuzijom vodene pare je jedan od najsuptilnijih, ali i najvažnijih aspekata projektovanja građevinskih konstrukcija. Razumevanje razlike između difuziono otvorenih i zatvorenih sistema ne svodi se na jednostavnu podelu, već na sposobnost da se uoči celina – kako će se objekat ponašati tokom cele godine, u realnim uslovima.
Iskustvo pokazuje da najdugovečniji objekti nisu oni sa „najdebljom izolacijom“, već oni čija je konstrukcija difuziono uravnotežena. To znači da svaki sloj ima svoju funkciju – da štiti, da propušta ili da blokira – u skladu sa fizikom zgrade, a ne slučajnim izborom materijala.
Kada se to razume i primeni u praksi, „zid koji diše“ prestaje da bude marketinška metafora i postaje ono što zaista jeste – zid koji radi u skladu sa prirodnim zakonima, štiti konstrukciju i čini prostor zdravim i energetski efikasnim.
